Maschinentechnik

Die Maschinentechnik ist ebenfalls ein wesentlicher und überaus umfangreicher Teil der Klärwerkseinrichtung. Um eine optimale Betriebssicherheit zu gewährleisten muss ein großer Teil der Einrichtungen doppelt vorhanden sein.

In der ZAS Kläranlage sind eine Vielzahl von Antrieben installiert. Pumpen, mit einer Antriebsleistung zwischen 3 und 50 kW, Räumer an Sandfang, Vor- und Nachklärbecken.

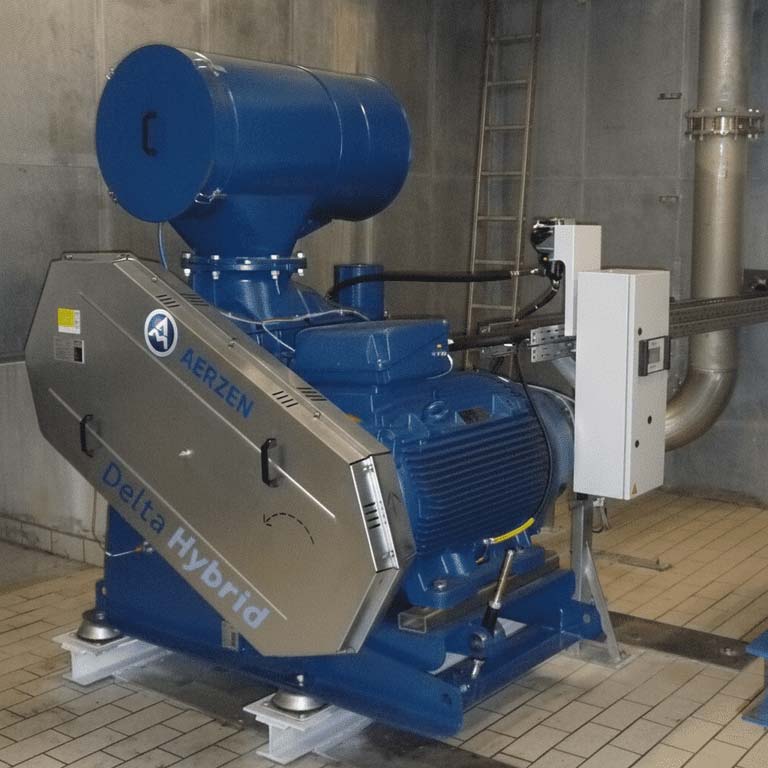

Gebläse 1 (Drehkolbenverbläser)

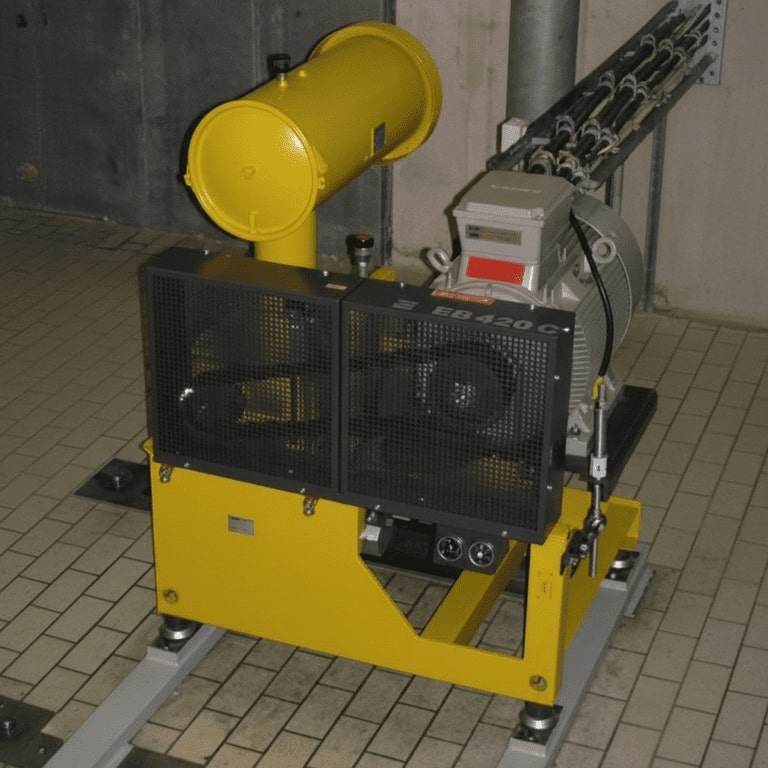

Gebläse 3 mit geringerer Leistung

3 Gebläse mit einer abgestuften Antriebsleistung zwischen 56 - 120 kW zur Belüftung der biologischen Reinigungsstufe gehören dazu.

Die für die Belebungsbecken erforderliche Druckluft (insgesamt max. 12.100 Nm³/h) erzeugen insgesamt 1 Drehkolbenverdichter und 2 Drehkolbengebläse, wobei eines ebenfalls betrieben werden kann und die beiden anderen sind über Frequenzumrichter in ihrer Förderleistung regelbar. Dadurch kann ein Regelbereich von 521 Nm³/h bis 12.100 Nm³/h stufenlos gefahren werden.

Mit den Gasmotoren des BHKW wird gleichzeitig Strom und Wärme für den Eigenbedarf erzeugt.

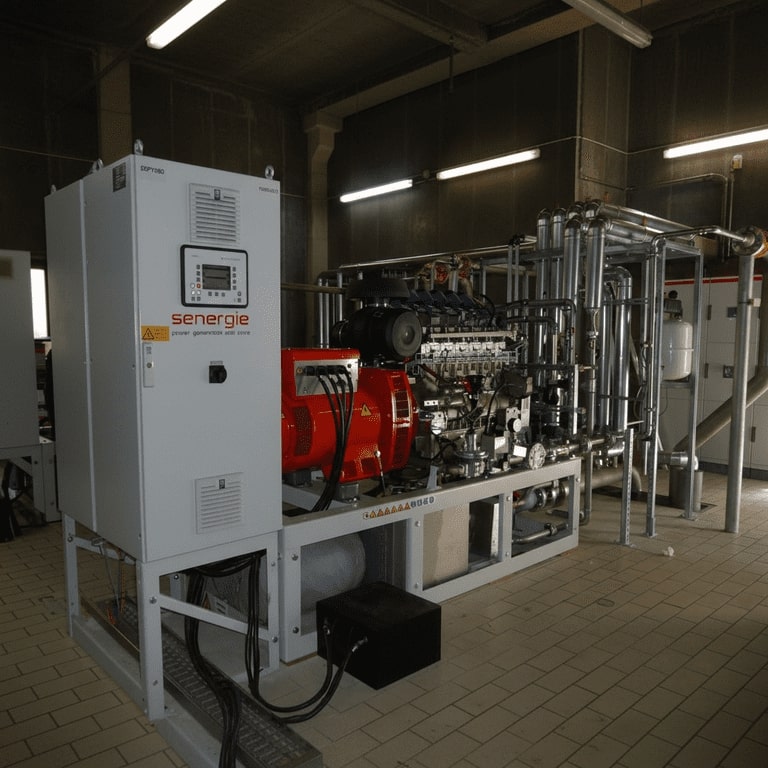

Ein Gasmotor des BHKWs

2016 wurde ein Gasmotor durch einen kleineren 80 kW Motor in Leistung ausgetauscht.

Ca. die Hälfte des Stromverbrauchs wird durch das Biogas aus dem Faulgas erzeugt. Für Spitzenlasten steht auch Erdgas und Heizöl zur Verfügung. Das verbleibende Biogas wird in der Heizungsanlage benutzt. Über die Heizungsverteilung gelangt die erzeugte Wärme zu den Verbrauchsstellen.

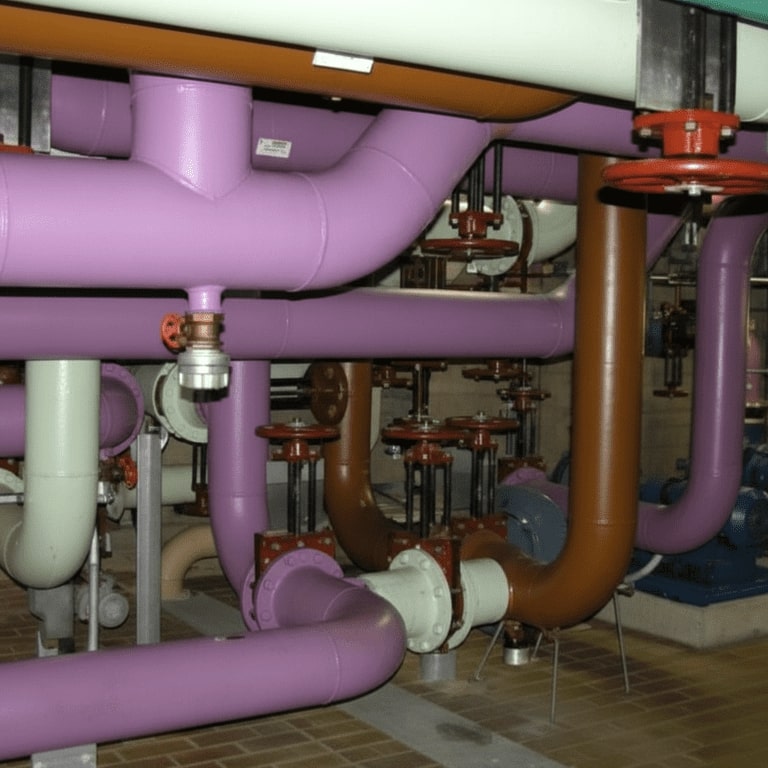

Rohrleitungen zur Faulturmumwälzung

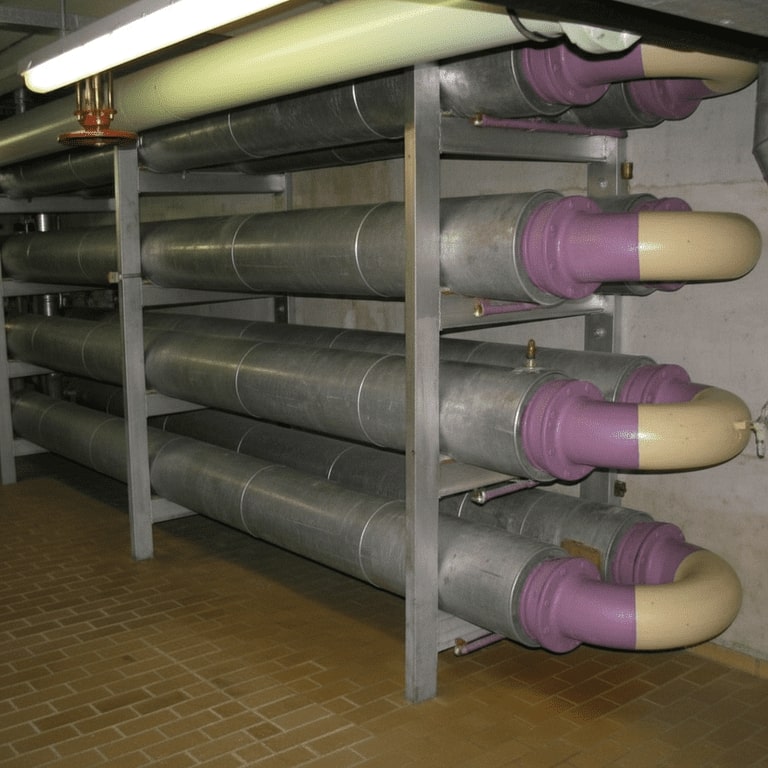

Wärmetauscher zur Faulschlammerwärmung

Rührwerke und Stellantriebe, Lüftungsanlagen und vor allem die Pumpen sind ebenfalls notwendige Einrichtungen.

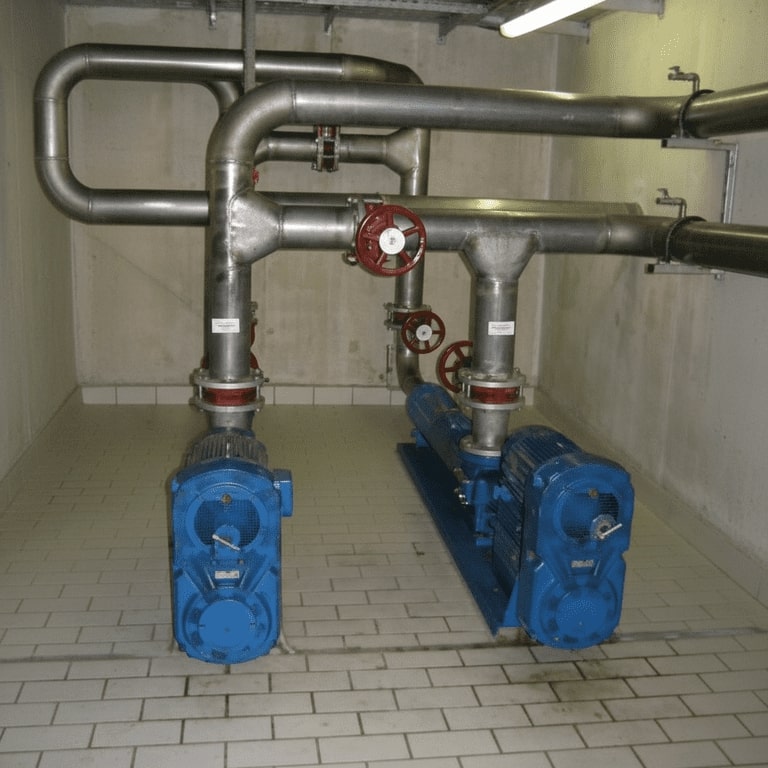

Überschussschlammpumpen

Natürlich sind nicht alle Einrichtungen ständig im Betrieb. Sie werden nach Bedarf, meist automatisch aber auch manuell zu- und abgeschaltet. Um eine ständige Betriebsbereitschaft und somit maximale Betriebssicherheit zu gewährleisten, werden wichtige Anlagen durch eine automatische Verschleißteilumschaltung abwechselnd betrieben.

Einen gewissen maschinentechnischen Aufwand stellt auch die Schlammeindickung und Schlammentwässerung dar. Dafür sind ein Bandeindicker und zwei Zentrifugen mit Flockungsmittelanlagen und entsprechender Fördertechnik installiert.

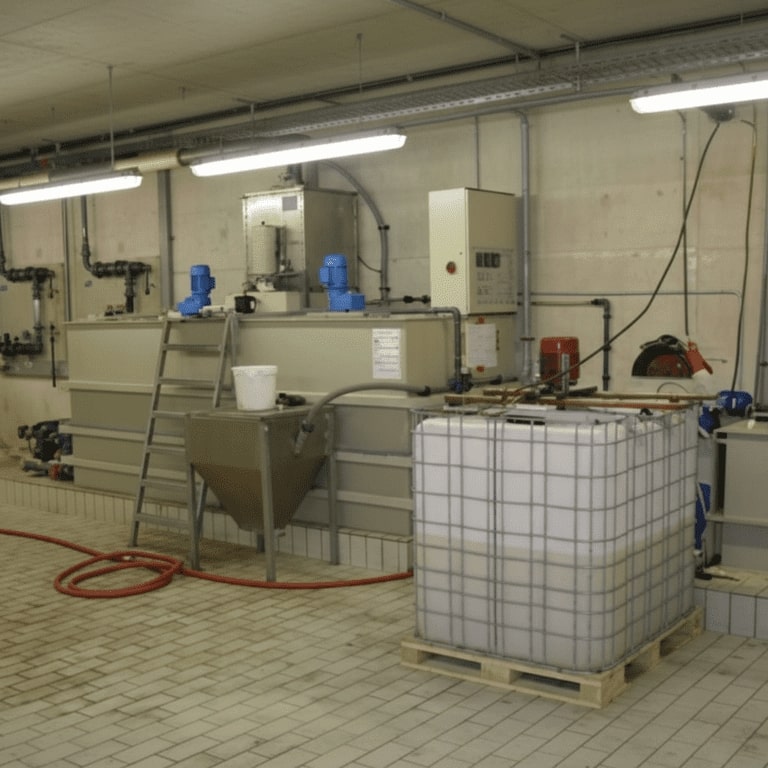

Flockungsmittelstation zur Schlammentwässerung

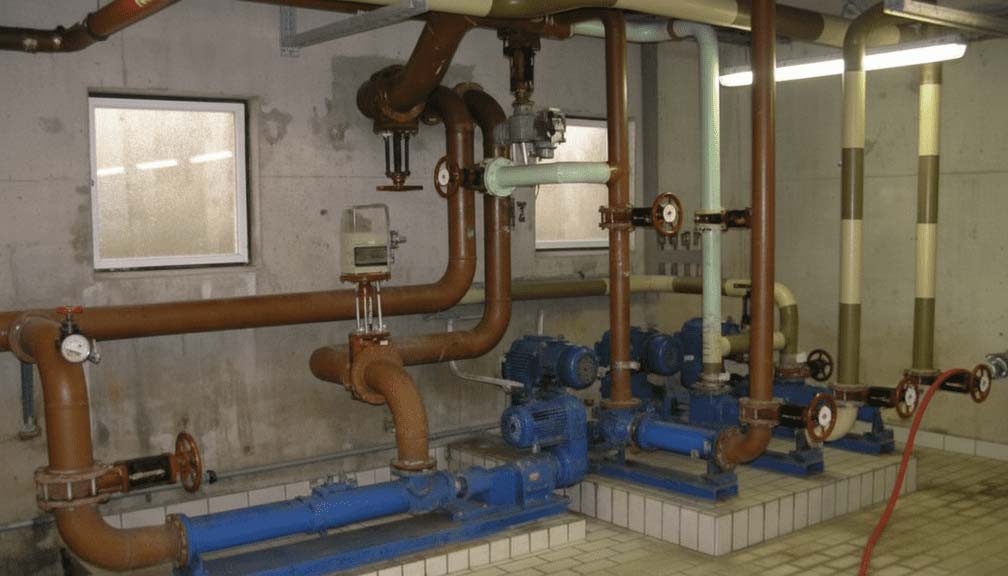

Rohrleitungen und Pumpen zur Schlammentwässerung

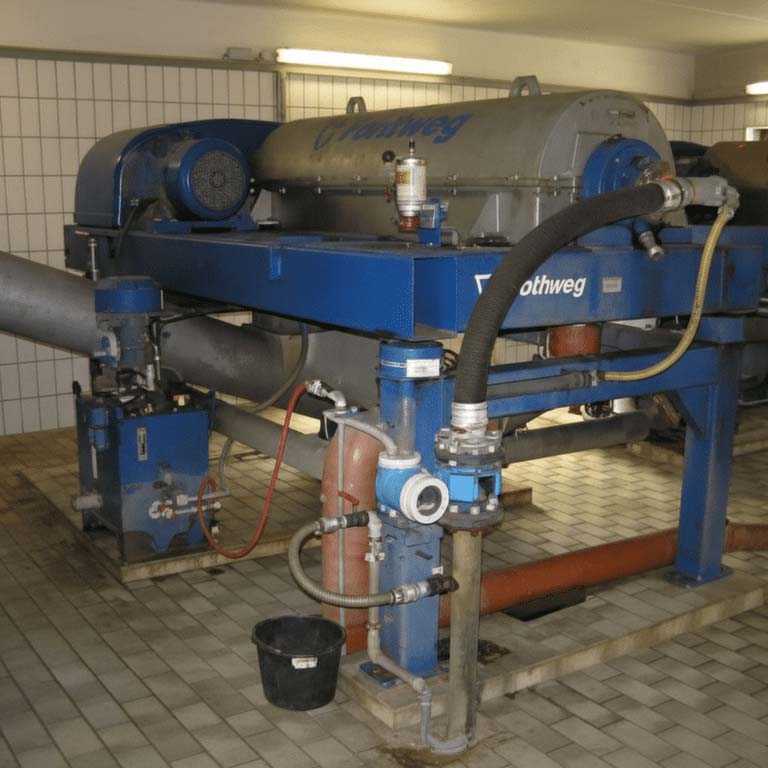

Zentrifuge (Dekanter) zur Schlammentwässerung

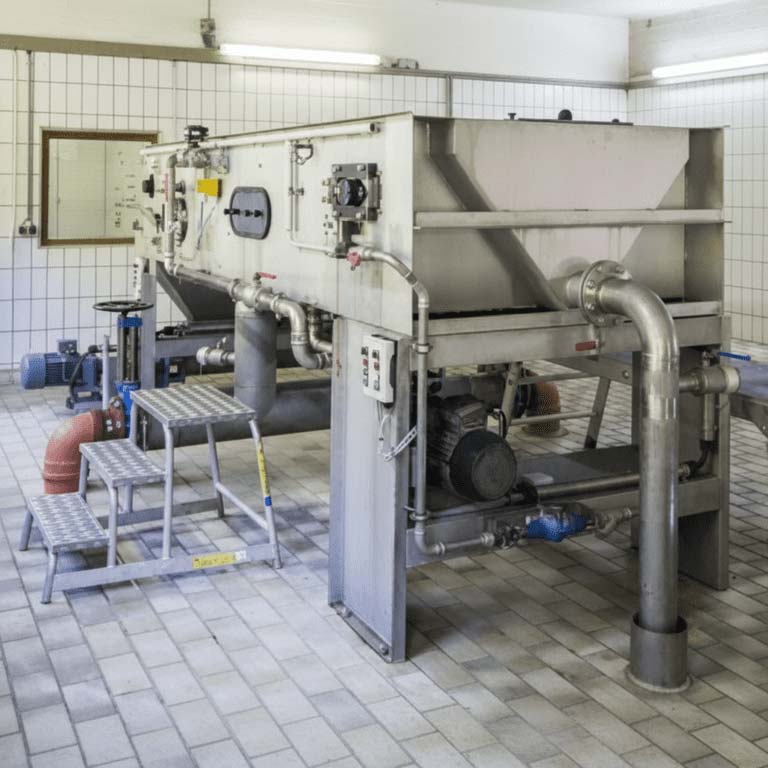

Bandeindicker
