Stromversorgung
Eine sichere Stromversorgung ist für ein Klärwerk unerlässlich.
Die Stromversorgung des Klärwerkes erfolgt über das Niederspannungsnetz 230/400 V 50 Hz. Es steht eine vertragliche elektrische Leistung von 380 kW zur Verfügung.

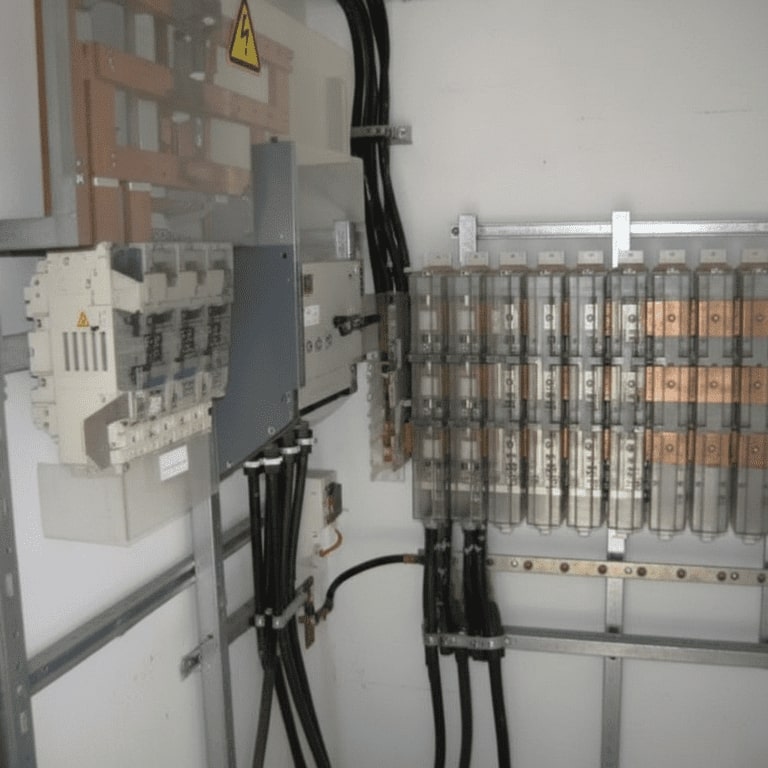

Stromversorgung der Kläranlage
Über einen Stromübergaberaum wird die elektrische Energie auf mehrere Unterverteiler und von da zu den Verbrauchern geleitet.

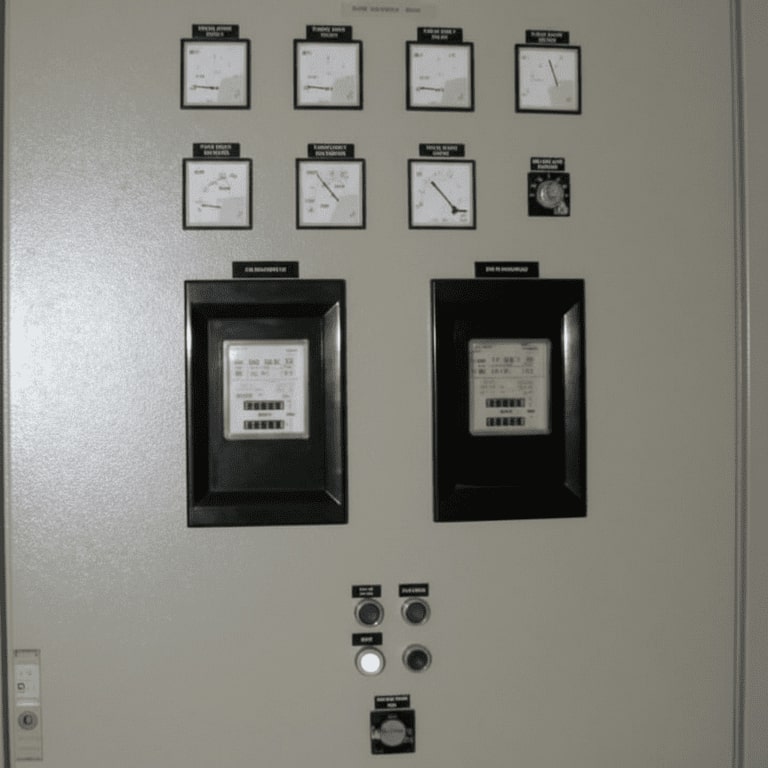

Zählerschrank für den Strombezug

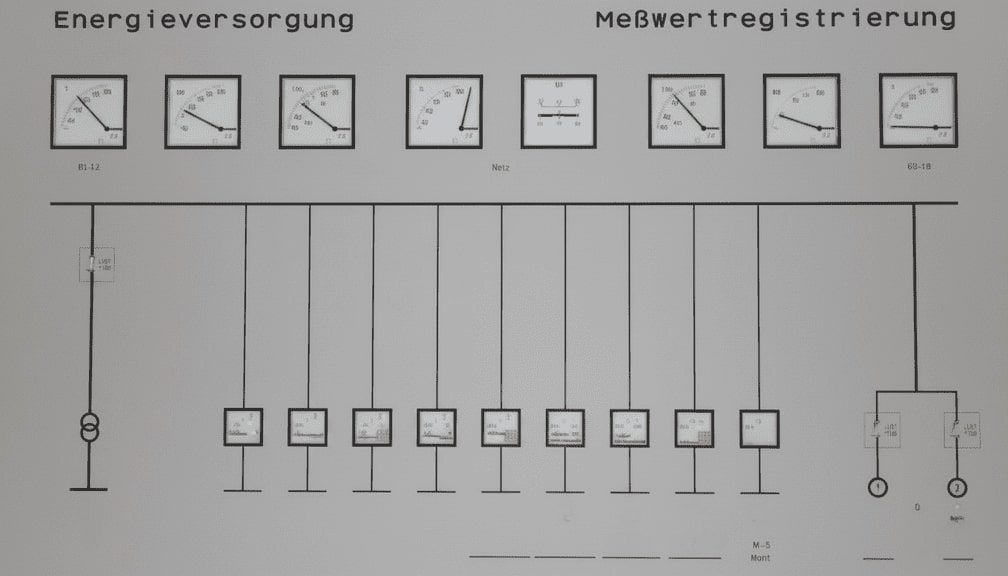

Blockschaltbild zur Energieversorgung in der Schaltwarte
Ein aus der Sicht des Umweltschutzes sehr wichtiger Faktor ist die Stromeigenerzeugung.

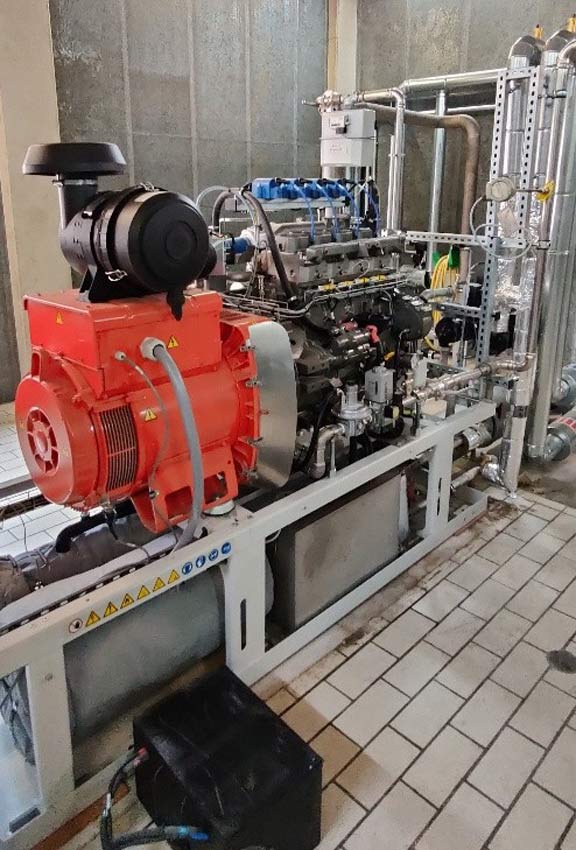

Dafür ist ein BHKW mit 2 Gasmotoren installiert. Der neuere Gasmotor hat eine elektrische Leistung von 80 kW, der alte von 110 kW. 2021 und 2022 wurden beide Gasmotore durch kleinere mit 100 kW und 50 kW, sowie die veraltete elektrische Steuerung ersetzt und zur weiteren Absenkung ein gebrauchtes größeres Notstromaggregat mit 200 kW angeschafft.
Als Energiequelle dient das beim Faulprozess entstehende Faulgas (CH4), das zu ca. 67 % aus Methan (brennbarer Anteil) und zu 33 % aus Kohlendioxid (CO2) besteht. Das in den Faulbehältern erzeugt Klärgas wird in dem Niederdruckgasbehälter zwischengespeichert. Um bei Klärgasmangel Lastspitzen abzudecken, steht eine Erdgasversorgung zur Verfügung. Klärgas zählt zu den erneuerbaren Energieträgern, das heißt, es ist bei der Verbrennung CO2-neutral. Die erzeugte Stromenergiemenge deckt zu ca. 2/3 des Energiebedarfes der Kläranlage, dabei entfallen über 98 % auf Klärgasbetrieb und nur mehr 2 % auf Erdgasbetrieb. Die Energieerzeuger werden bei Bedarf automatisch gestartet und dem Stromnetz parallel geschaltet. Der restliche Stromanteil von 33 % muss vom Stromversorgungsunternehmen bezogen werden.
In Phasen, bei denen mehr Strom erzeugt als verbraucht wird, wird der überschüssige Strom ins öffentliche Netz eingespeist. Dies sind etwa 18 % des erzeugten Stroms. Hierfür wird ein geringer Betrag vom Stromversorger erstattet.

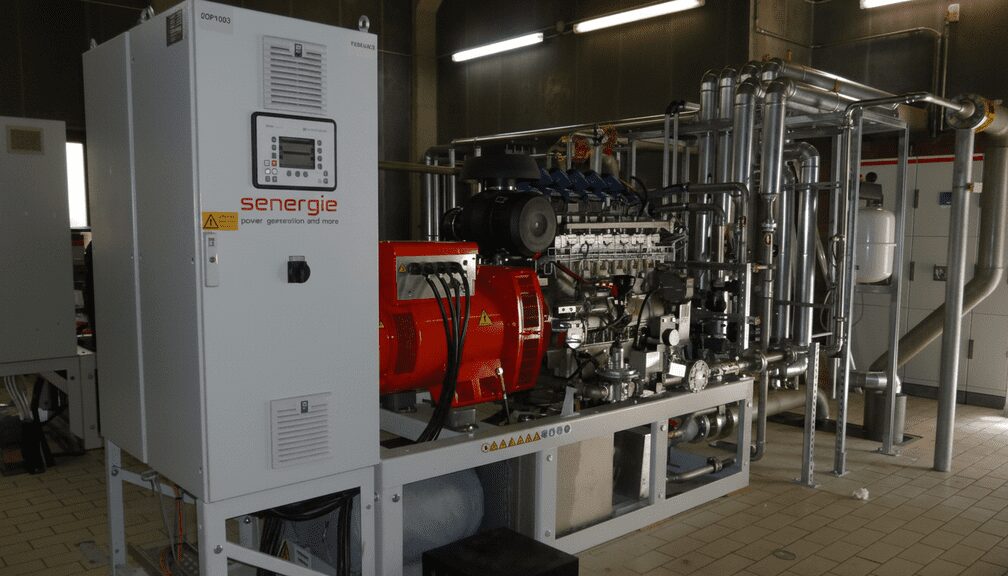

Der neue Gasmotor (100 kW) des BHKWs

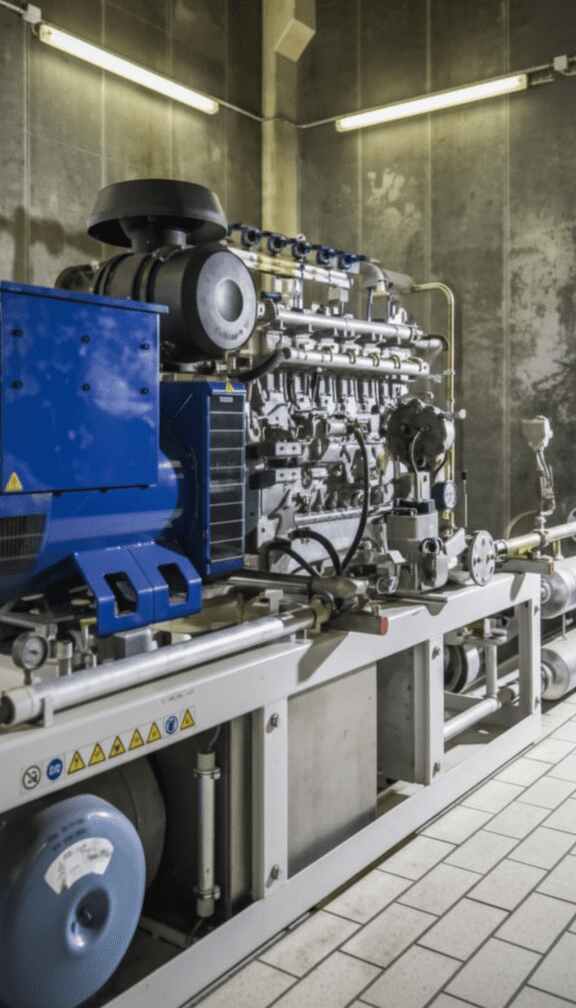

Der alte Gasmotor (80 kW)
